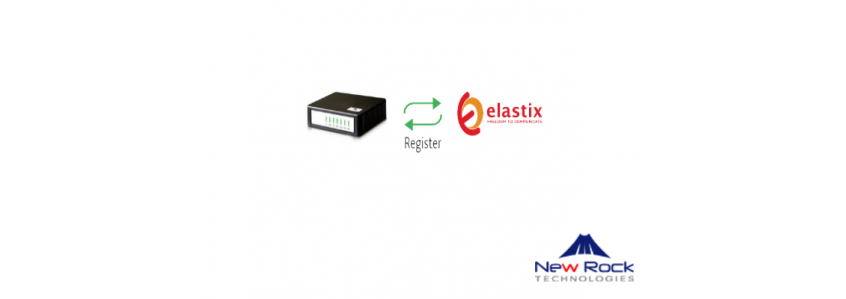

در این آموزش قصد داریم نحوه ارتباط بین سرور الستکیس و گیت وت های ترکیبی FXO/FXS را شرح دهیم :
دقت داشته باشید که در سری های MX8A/HX4E پورت wan دستگاه به سویچ شبکه متصل گردد.
1-پس از وارد شدن به پنل الستیکس یک Trunk با اسم hx422e و با مشخصات زیر ایجاد می کنید:
2-به منظور مسیردهی به تماس های ورودی به بخش Inbound Route رفته و مطابق شکل زیر عمل کنید .همانطور که در شکل مشاهد می کنید عدد 777 به سمت IVR الستیکس مسیریابی می شود:
3-در بخش پیکیرندی الستیکس Outbound Route را به نحوی که در شکل نشان داده شده تنظیم کنید:
4-سپس از بخش device گزینه ی Generic sip device را انتخاب کرده و بر روی دکمه sumbit کلیک می کنیم در کادر user extensions شماره داخلی مورد نظر و در کادر display name نام داخلی مورد نظر را وارد کرده و در کادر secret رمز عبور برای داخلی در نظر می گیریم و در انتها بر روی دکمه sumbit کلیک میکنیم. جهت اعمال تنظیمات بر روی apply config کلیک می کنیم:
5-وارد پنل وب گیت وی شده و در بخش Basic->sip تنظیمات را مطابق شکل زیر اعمال کنید:
6-به بخش feature->line رفته و مطابق شکل زیر موارد الزامی را اعمال میکنیم:
7-در بخش Trunk>feature تنظیمات را مطابق با شکل زیر اعمال میکینم:
8-برای مسیر دهی تماس های خروجی به سمت خط شهری میباست در routing table برای تماس های خروجی و ورودی و ارتباط بین داخلی ها route بنویسیم :
9-اگر تمامی موارد بالا را درست انجام داده باشین مشاهده میکنید که در بخش status->call status وضعیت پورت ها رجیستر میباشند.
