در این مقاله قصد داریم نحوه برقراری ارتباط گیت وی های FXS نیوراک را با مرکز تماس cucm سیسکو  مورد بررسی قرار دهیم.این مراحل در 2 قسمت دسته بندی خواهند شد.

دقت داشته باشید  که در سری های MX8A/HX4E پورت wan دستگاه به سویچ شبکه متصل گردد.

wan_1

1-تنظیمات مربوط به Cisco’s Communications Manager :

الف) با مراجعه به قسمت Device > Phone > Add new > Type: Third party SIP Phone Basic مقادیر پارامترهای مورد نظر را وارد نمایید.

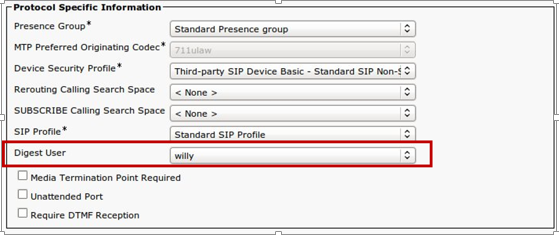

ب) با مراجعه به قسمت Protocol Specific Information ، Digest User مربوط به تلفن مورد نظر را انتخاب نمایید.

fxs_cucm

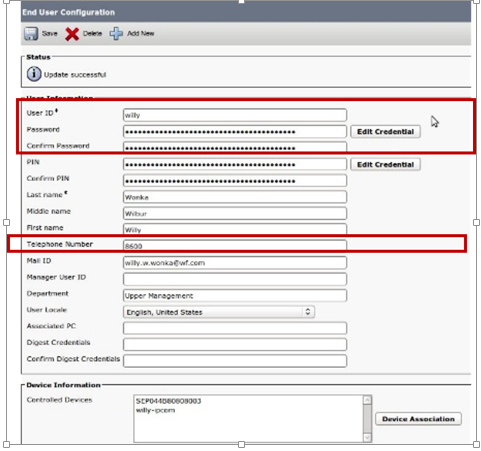

 ج) اطلاعت مربوط به داخلی مورد نظر که قرار است در گیت وی FXS تنظیم شود را در مرحله بعد می بایستی وارد نمایید.

fxs_cucm2

 2-در این بخش تنظیمات مورد نیاز در گیت وی FXS نیوراک را مورد بررسی قرار خواهیم داد:

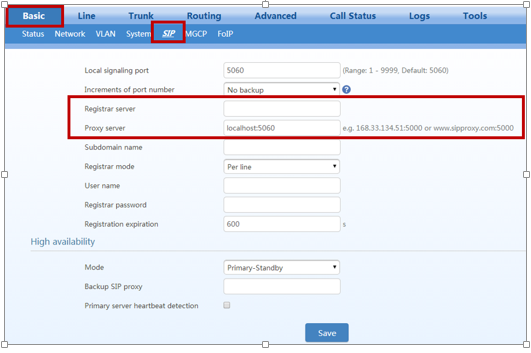

الف)در قسمت Basic > SIP در بخش مربوط به Register Server و Proxy Server اطلاعات مربوط به Cisco CUCM را وارد نمایید.

fxs_cucm3

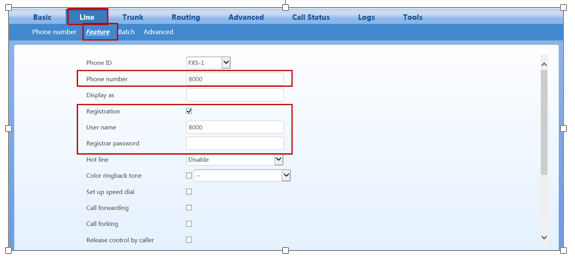

ب)در قسمت Line > Feature اطلاعت مربوط به Phone number را که در CUCM ساخته اید را وارد کرده و بخش مربوط به Registration را فعال نموده و User Name و Password که در CUCM انتخاب کرده بودید را وارد نمایید.

fxs_cucm4

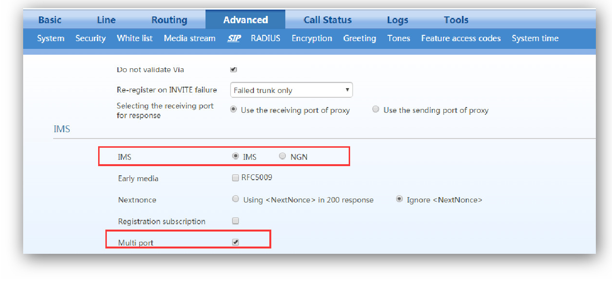

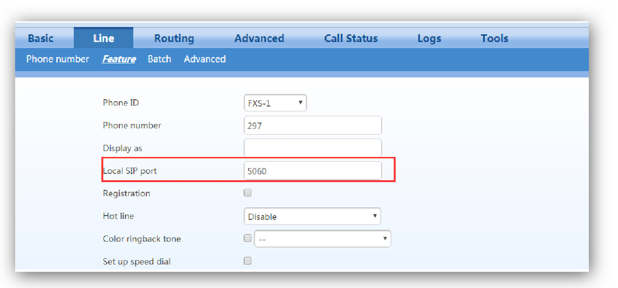

این گزینه ، بخشی در هر یک از داخلی های مربوط به گیت وی با عنوان Local SIP Port اضافه خواهد شد. می بایستی برای هر یک از داخلی ها Local SIP Port های متفاوتی در نظر گرفت. (مثلا 5060 ، 5061 ، 5062 و ...)

fxs_cucm5

fxs_cucm6

د) در مرحله آخر اگر همچنان با مشکل عدم رجیستر شده داخلی ها در گیت وی مواجه شدید ، می بایستی دستور xml زیر را در همان مرورگر و در یک تب دیگر وارد نمایید :

http:// x.x.x.x/xml?method=gw.config.set&id112=0.در این دستور منظور از x.x.x.x آدرس IP گیت وی می باشد

fxs_cucm7
