در این آموزش قصد داریم ارتباط میان گیت وی های FXO نیوراک و مرکز تماس تحت شبکه 3CX را بررسی کنیم:

دقت داشته باشید  که در سری های MX8A/HX4E پورت wan دستگاه به سویچ شبکه متصل گردد.

wan_1

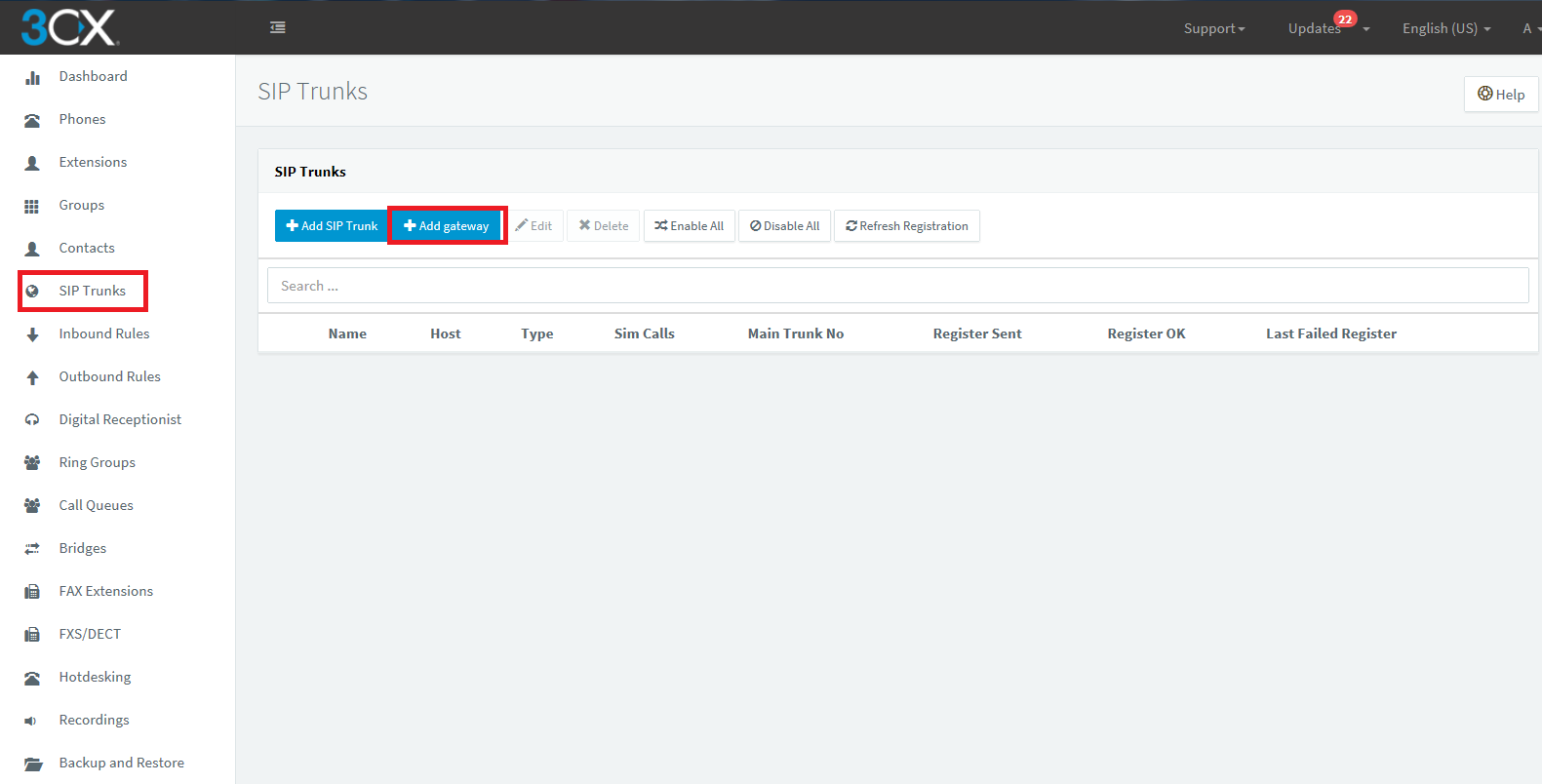

1-ابتدا وارد پنل وب 3CX شده و طبق شکل زیر وارد مسیر SIP TRUNK میشویم:

1_2

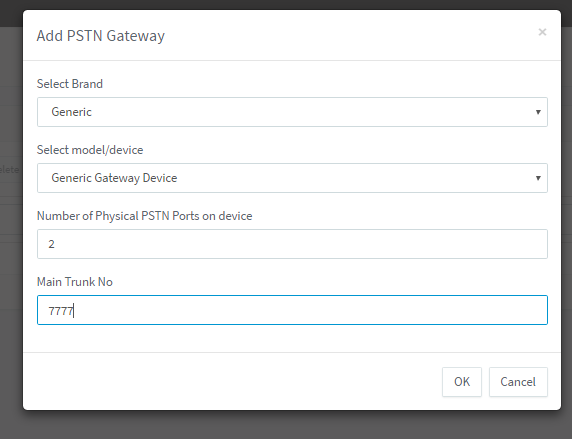

2-سپس بر روی add gateway کلیک میکنیم و تنظیمات را مطابق شکل زیر وارد میکنیم و در نهایت بر روی دکمه ok کلیک میکنیم:

2_2

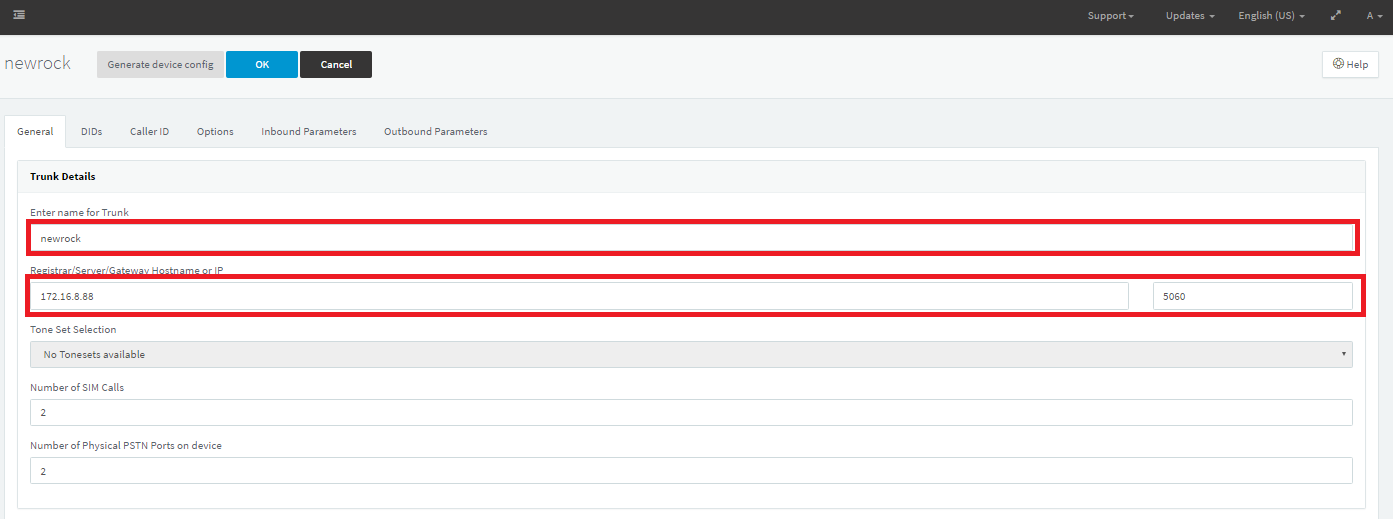

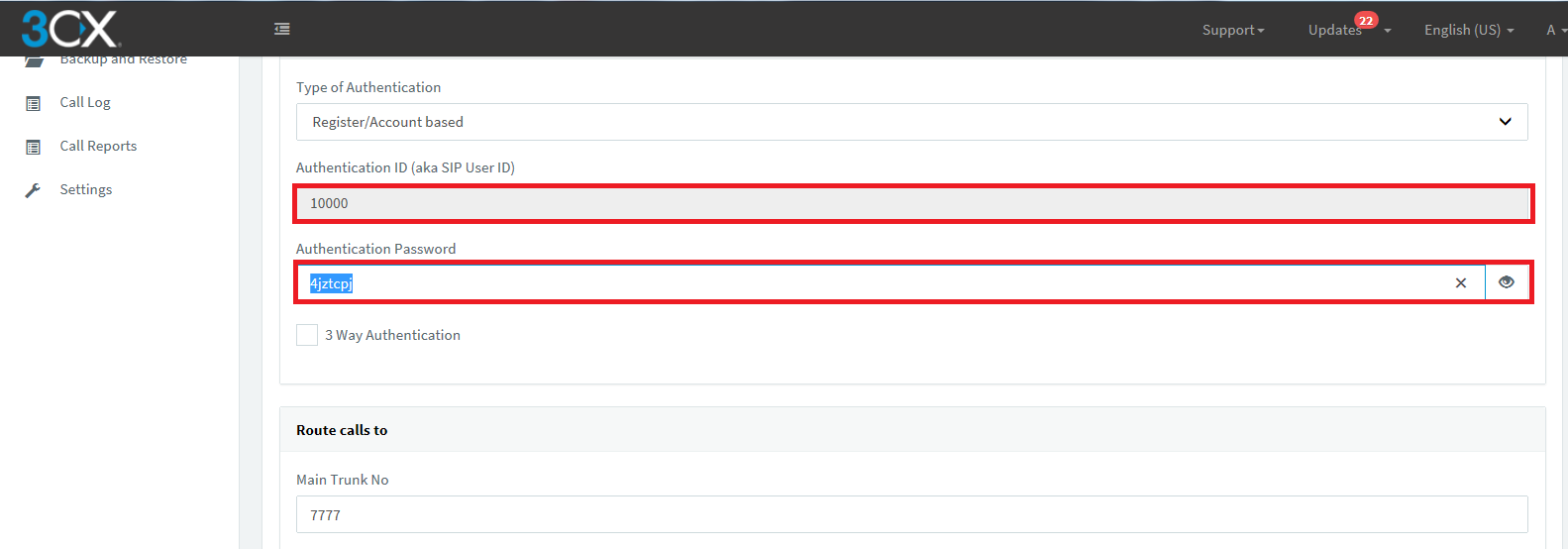

 3-سپس همانند دو شکل زیر  تنظیمات  SIP TRUNK خود را وارد کنید:

3_2

4_2

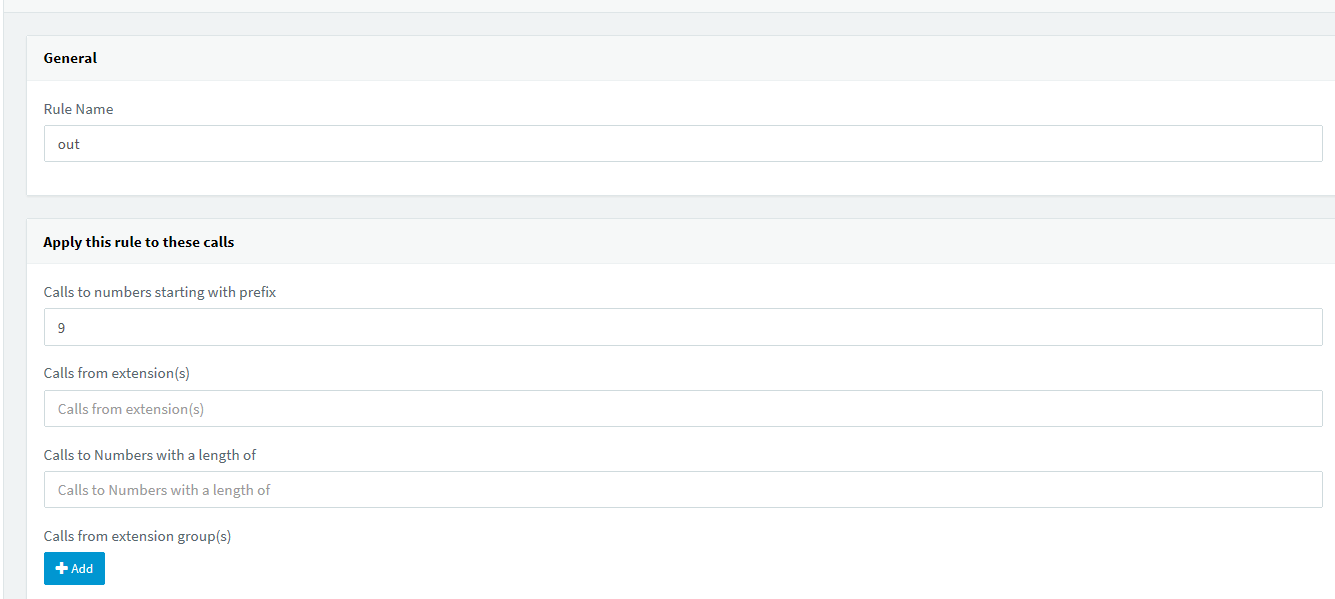

4-سپس مسیر خروجی خود را در سمت outbound route سرور وارد میکنیم و از این بخش ترانک خود را برای تماس خروجی انتخاب میکنیم و در بخش dialing rule برای تماس های خروجی خود الگوی تماس مشخص میکنیم:

Capture_1

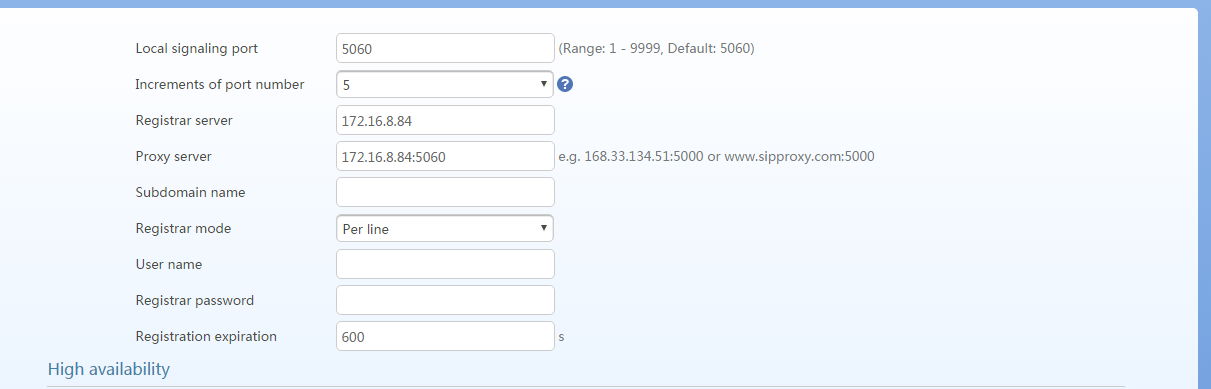

 5-تنظیمات دربخش سرور به پایان رسید.وارد پنل وب گیت وی شده و بخش basic>sip را مطابق شکل زیر اعمال میکنیم:

5_1

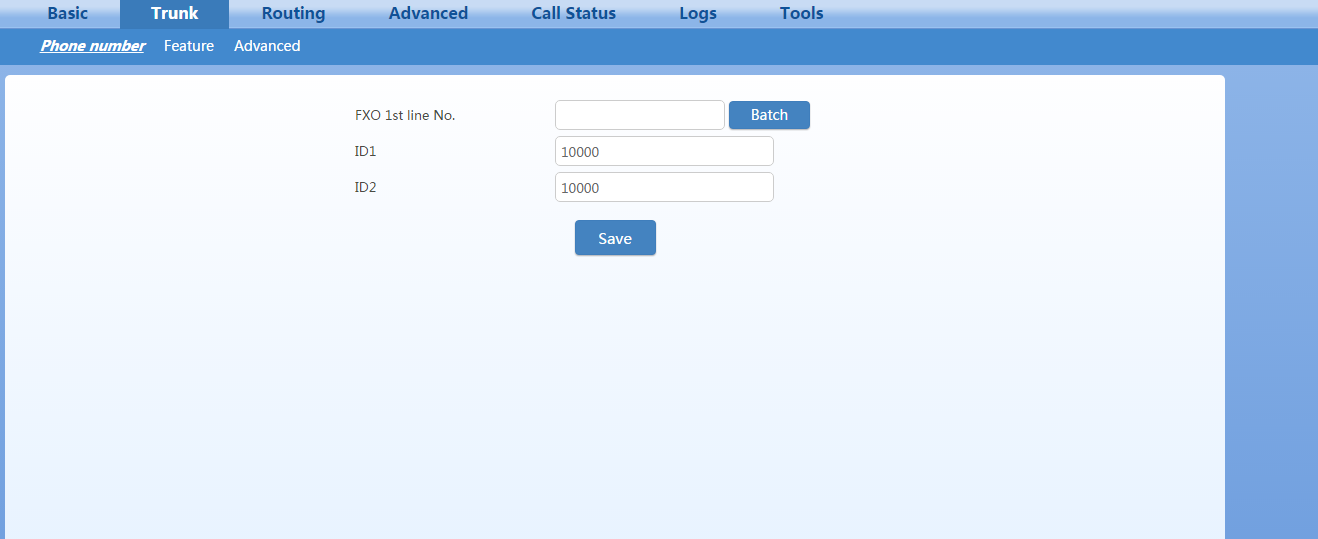

6-وارد بخش trunk>phone number شده و شماره پورت ها مطابق با شماره Authentication ID -aka SIP User ID که در سرور مشخص کردید وارد مکنید:

6_1

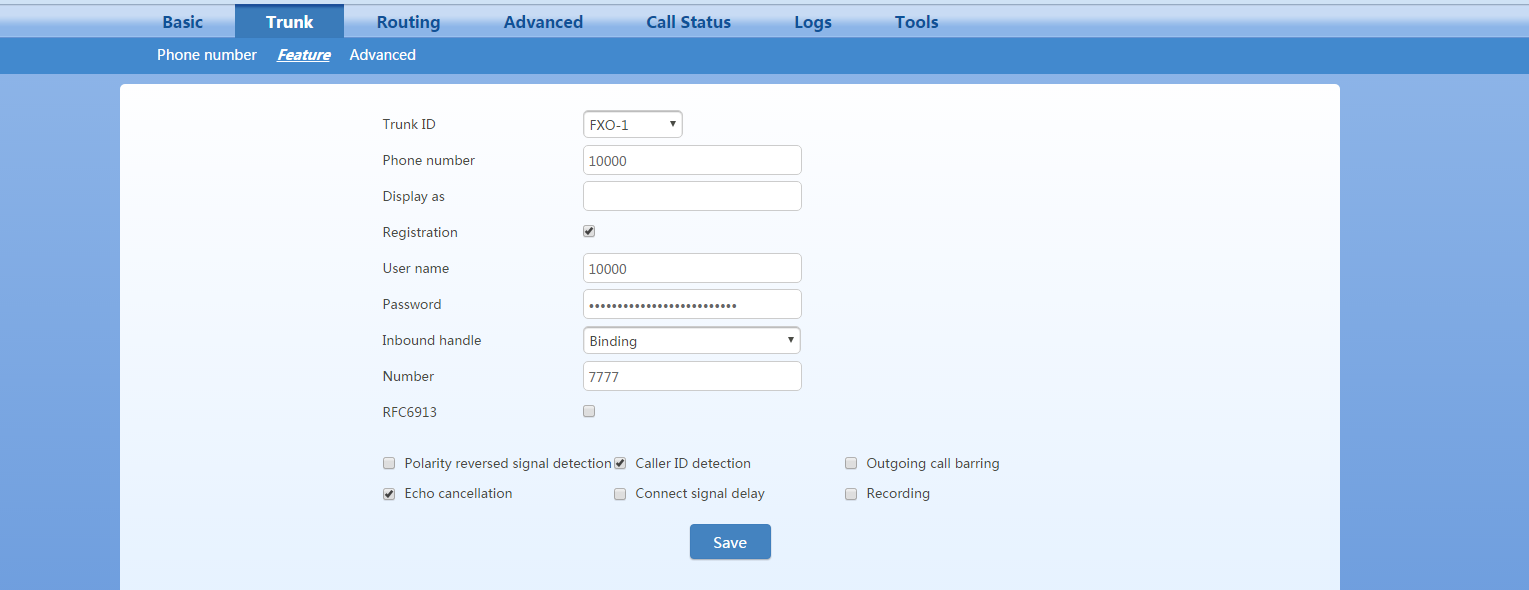

7-بخش FEATURE را مطابق با شکل زیر تنظیم کنید.رمز عبور شما میبایست همان رمز عبوری باشد که در بخش  Authentication password که در سرور مشخص کرده اید وارد کنید.

7_1

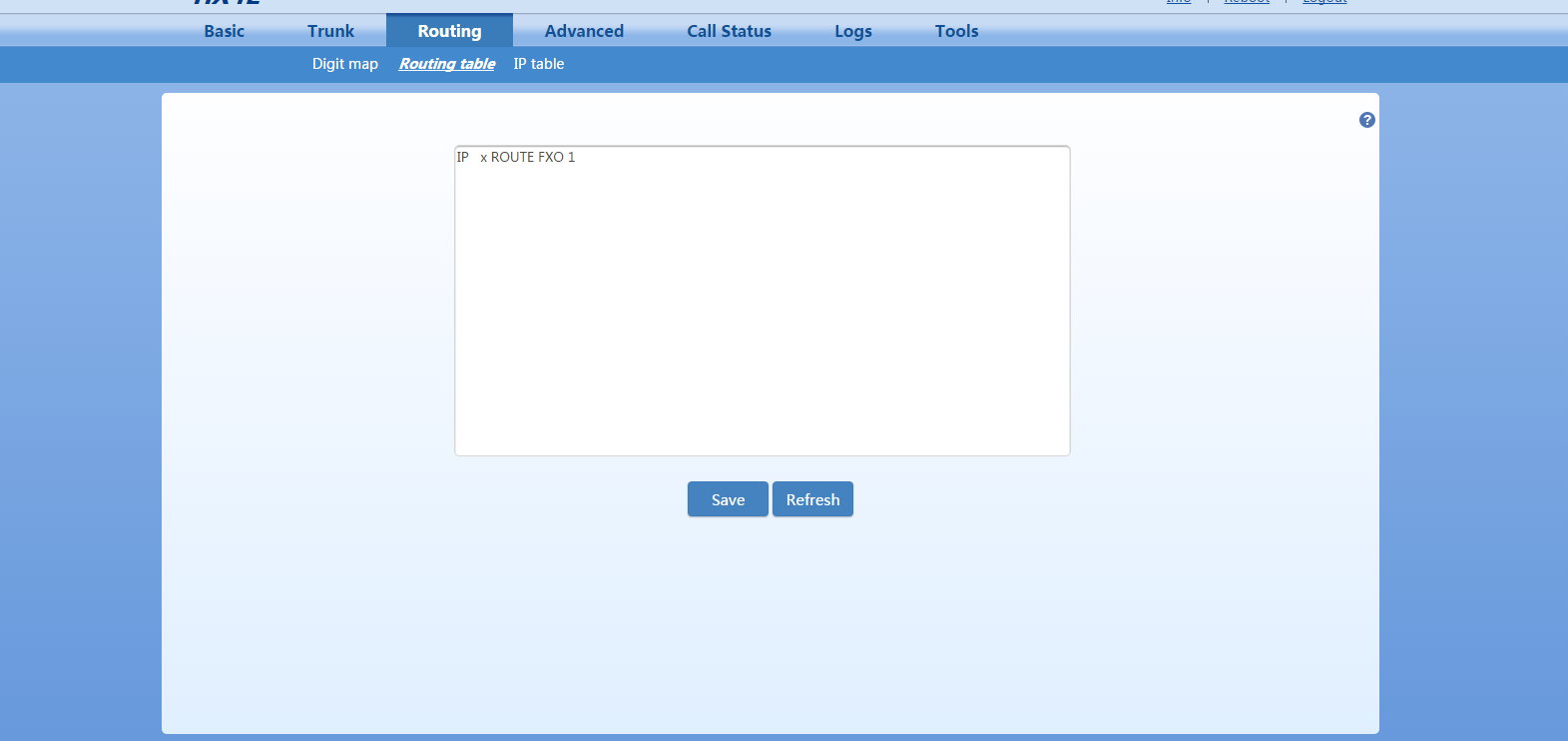

8-سپس در بخش rounting table گیت وی مطابق شکل زیر route مینویسیم:

8

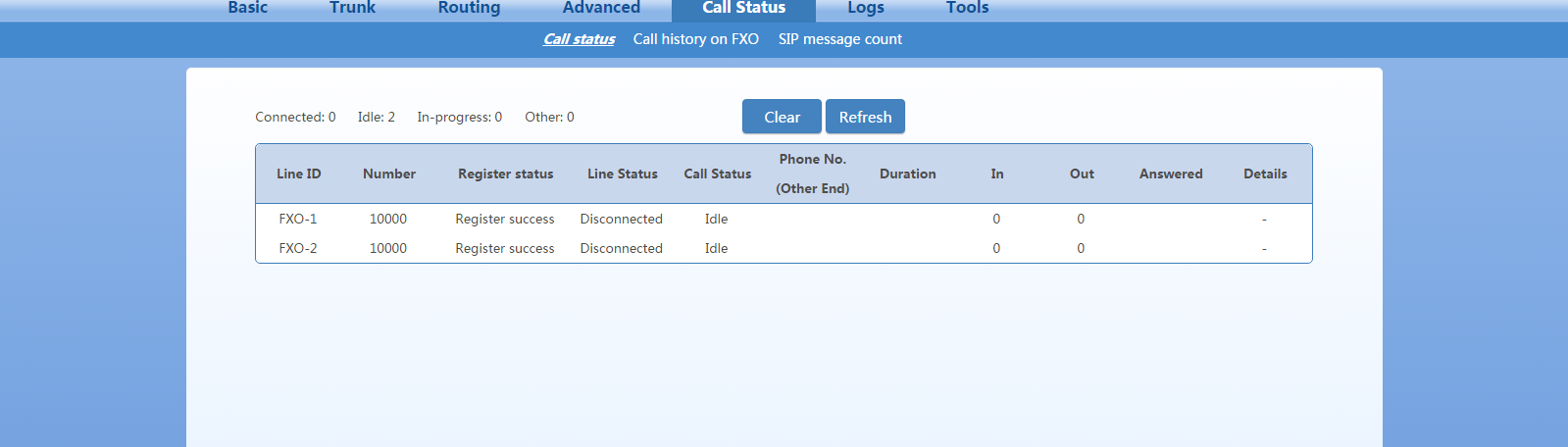

9-اگر موارد بالا را به درستی انجام داده باشید بایستی وضعیت پورت های گیت وی در بخش call status به حالت registered تغییر کرده باشد.

9
