در این آموزش قصد داریم ارتباط میان گیت وی های FXS نیوراک و مرکز تماس تحت شبکه 3CX را بررسی کنیم:

دقت داشته باشید  که در سری های MX8A/HX4E پورت wan دستگاه به سویچ شبکه متصل گردد.

wan_1

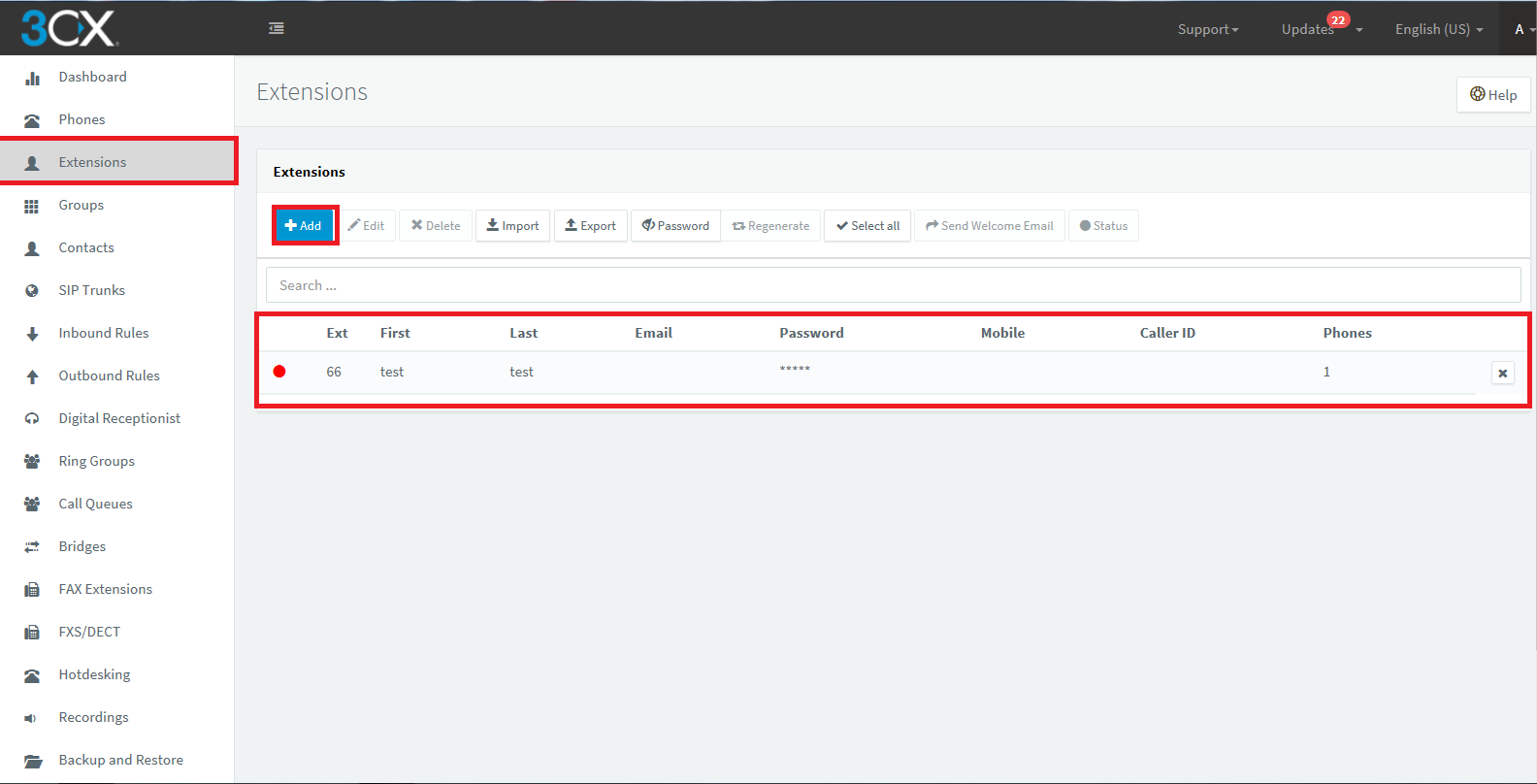

1-ابتدا وارد پنل وب 3CX شده و طبق شکل زیر وارد مسیر  Extentions میشویم:

1_3

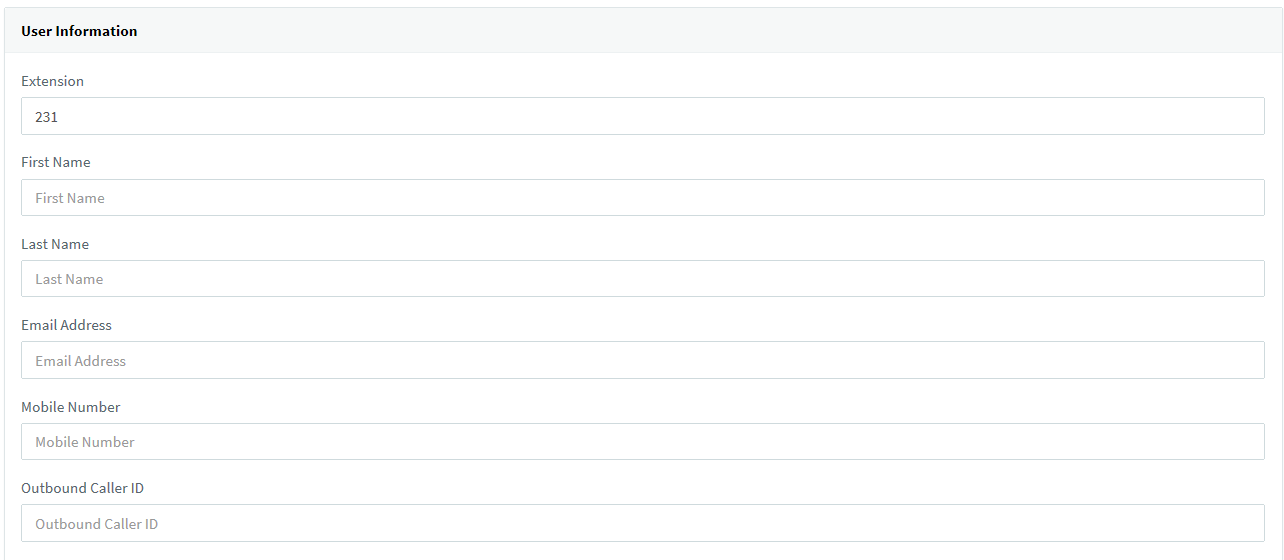

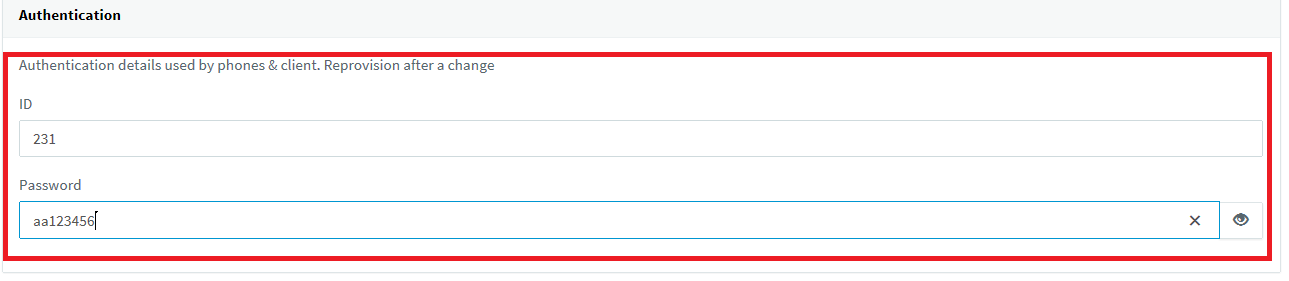

2-بر روی دکمه ADD کلیک کرده و موارد زیر را طبق عکس های زیر تکمیل می کنیم:

2_3

3_3

3-حال به محیط وب در گیت وی رفته و در منوی basic به زیر منوی network  رفته و setup را بروی fixed یا static قرار میدهیم.با این کار 3 کادر باز خواهد شد که میبایست ip,subnet mask و defualt gateway را برای گیت وی تنظیم نمود:

5_1

4-سپس به زیر منوی SIP رفته و در بخش register sever و proxy server آی پی سرور را به همراه شماره پورت آن وارد می کنیم و resgister mode را بر روی per line قرار داده و در انتها بر روی دکمه save کلیک می کنیم:

6_1

5- از منوی line به زیر منوی phone number رفته و در کادر اولی شماره پورت خود را وارد می کنیم و بر روی دکمه batch کلیک می کنیم . مشاهده می شود که سیستم به صورت خودکار شماره پورت های بعدی را وارد میکند:

7_1

6- به زیر منوی  feature رفته و در بخش phone id شماره پورت مورد نظر را انتخاب می کنیم .سپس در بخش phone number و display as  شماره داخلی و نامی را که در بخش extensions مرکز تماس 3cx تعریف نموده ایم وارد می کنیم.سپس تیک rsgistration  را زده و در دو کادر ظاهر شده به ترتیب شماره داخلی و رمز عبوری را که در 3cx برای داخلی مورد نظر تعریف نموده ایم را وارد کرده و در انتها بر روی دکمه save کلیک می کنیم:

8_1

7-  اگر تمام مراحل بالا را درست انجام داده باشیم از منوی call status به زیر منوی call status رفته و مشاهده می گردد که  register status پورت ها success میباشد:

9_1
