در این آموزش قصد داریم نحوه ارتباط بین مرکز تماس kerio operator و گیت وی های FXO نیوراک را بررسی میکنیم:

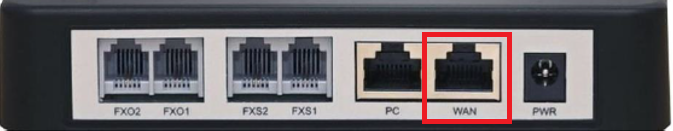

دقت داشته باشید  که در سری های MX8A/HX4E پورت wan دستگاه به سویچ شبکه متصل گردد.

wan_1

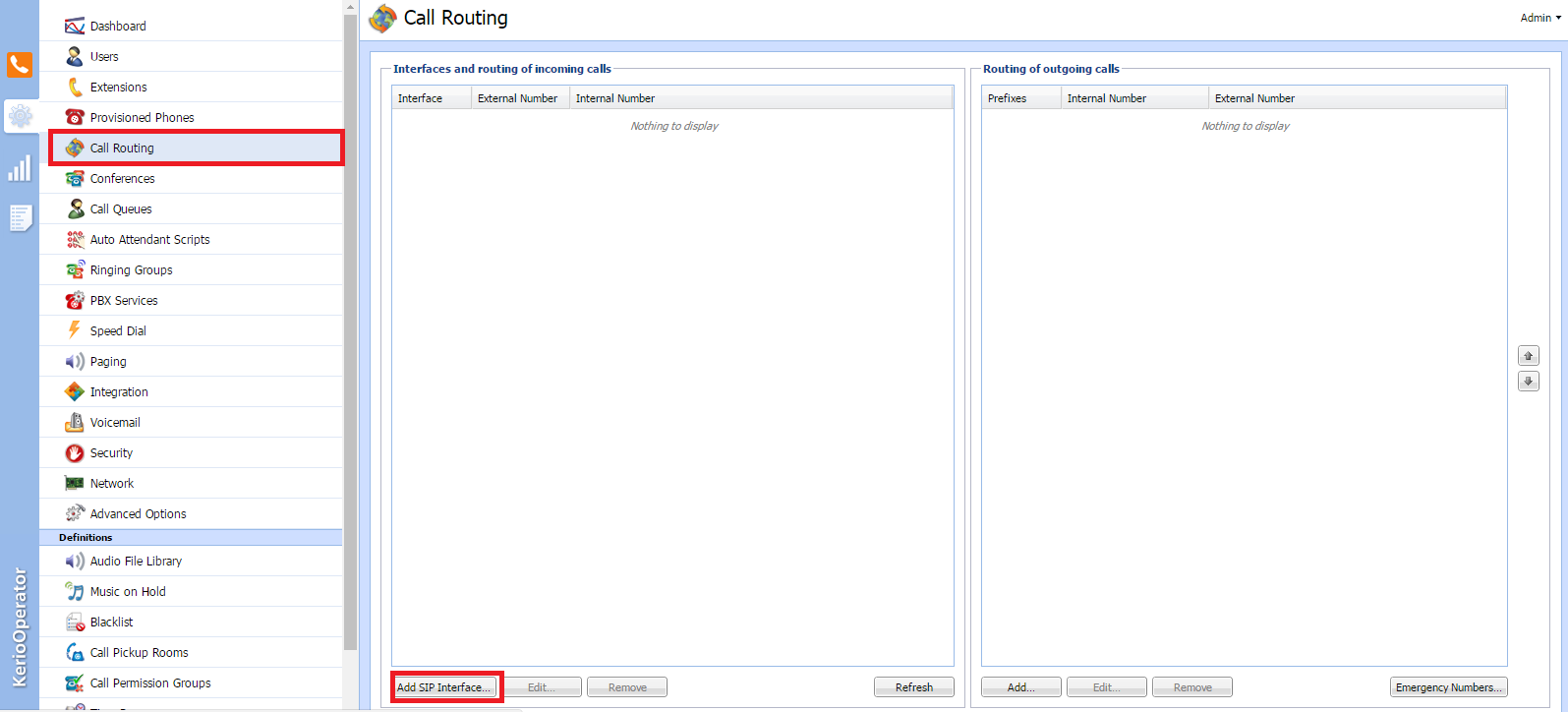

1-وارد پنل وب kerio operator شده و بر روی بخش call routing کلیک کرده و یک ترانک ایجاد میکنیم:

kerio_1

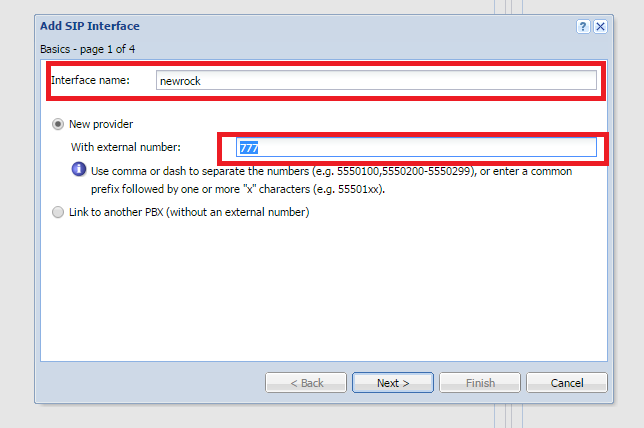

2-در بخش interface name یک نام برای ترانک در نظر گرفه و برای external number شماره DID خود را وارد میکینم و next را میزنیم:

kerio_2

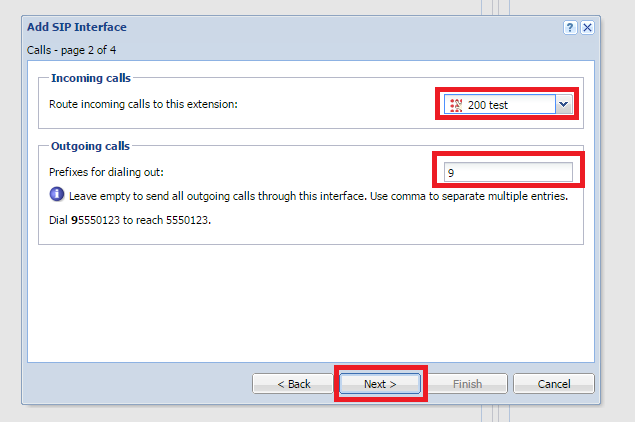

3- در کادر اول مسیر تماس های ورودی خود را مشخص میکنیم و برای تماس های خروجی  نیز در کادر دوم میتوان پیش شماره تعیین نمود:

kerio_3

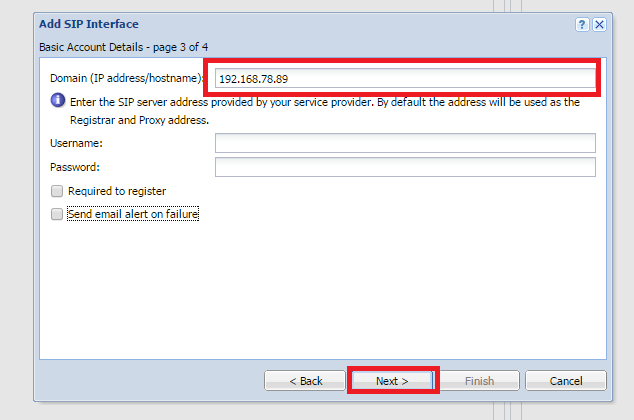

4-در کادر اول IP گیت وی را وارد میکنیم در این قسمت نیازی به حالت رجیستری در سرور نیز و گزینه requried to register x را غیر فعال می کنیم:

kerio4

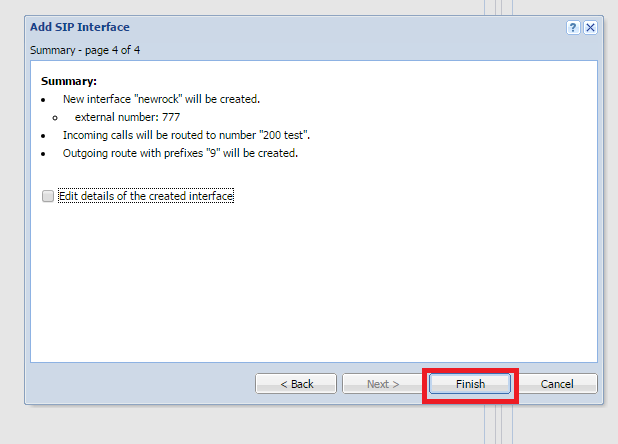

5-در نهایت بر روی دکمه finish کلیک میکنیم:

kerio_5

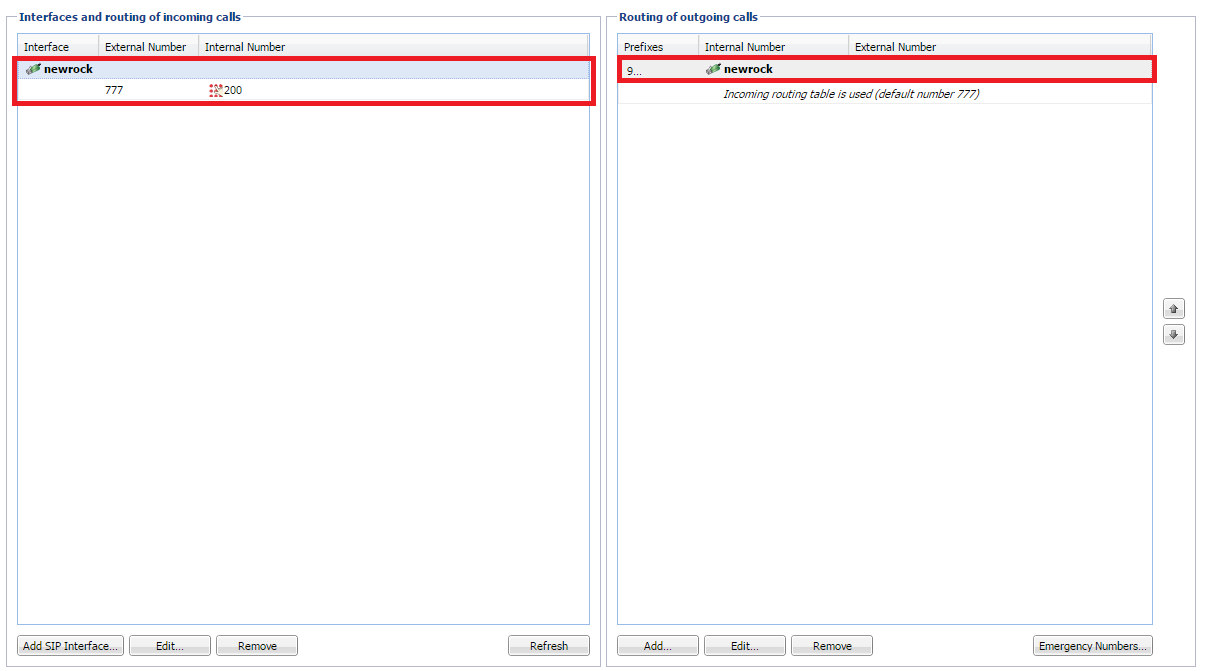

6-همان طور که مشاهده میکنید ترانک ساخته شده است:

kerio_6

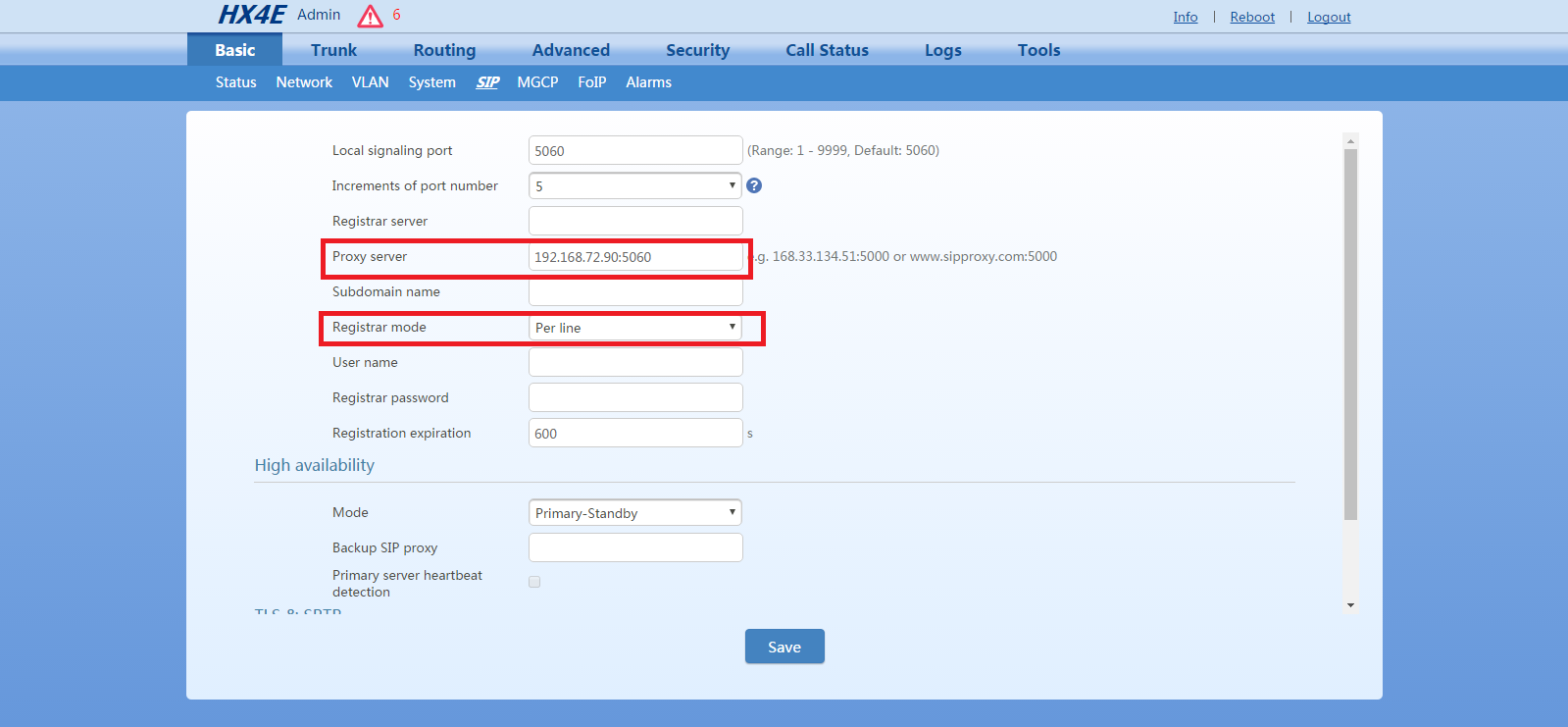

7-وارد پنل وب گیت وی شده و از قسمت basic>sip تنظیمات زیر را وارد میکنیم:

kerio_7

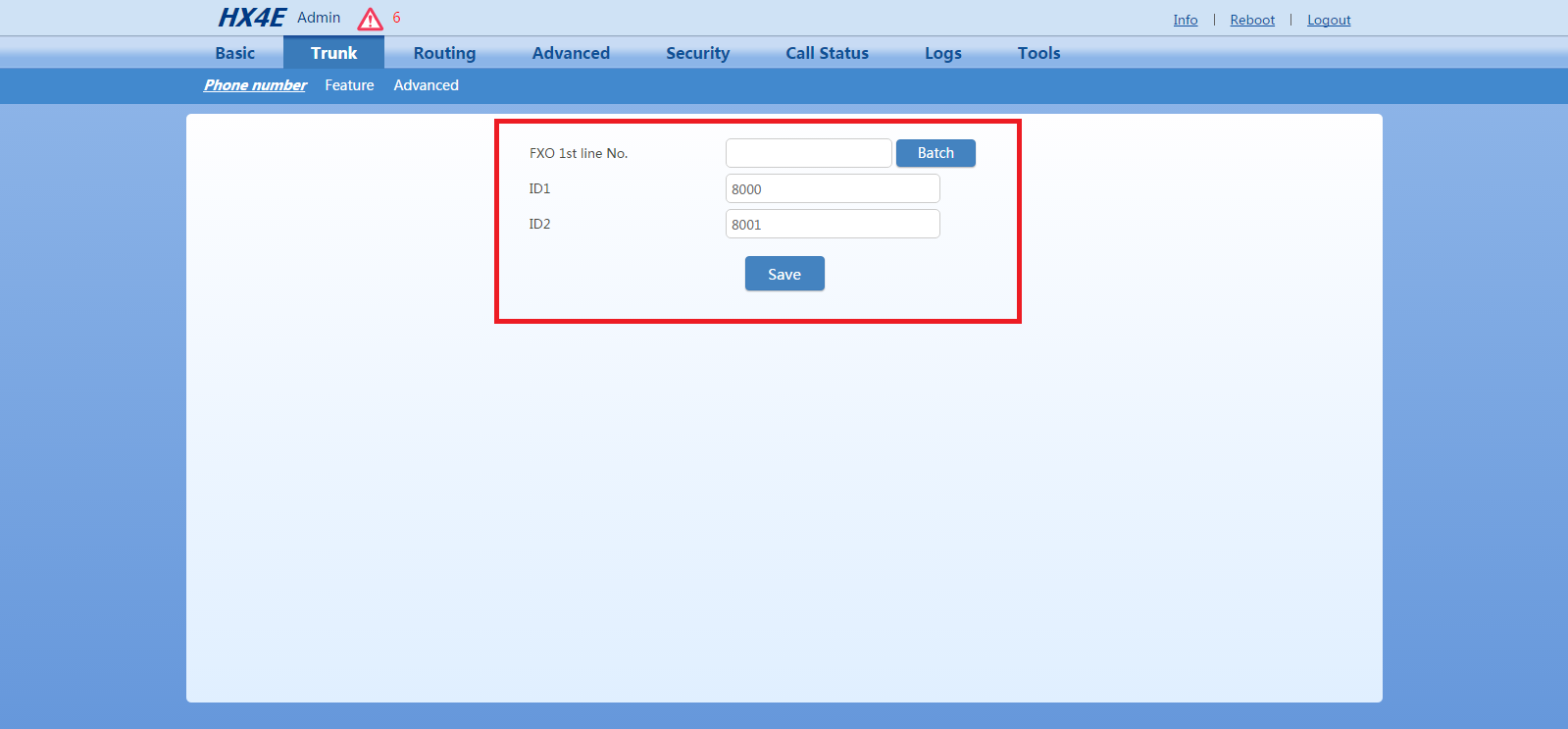

8-در بخش trunk>phone number  شماره پورت های گیت وی را مشخص میکنیم:

kerio_8

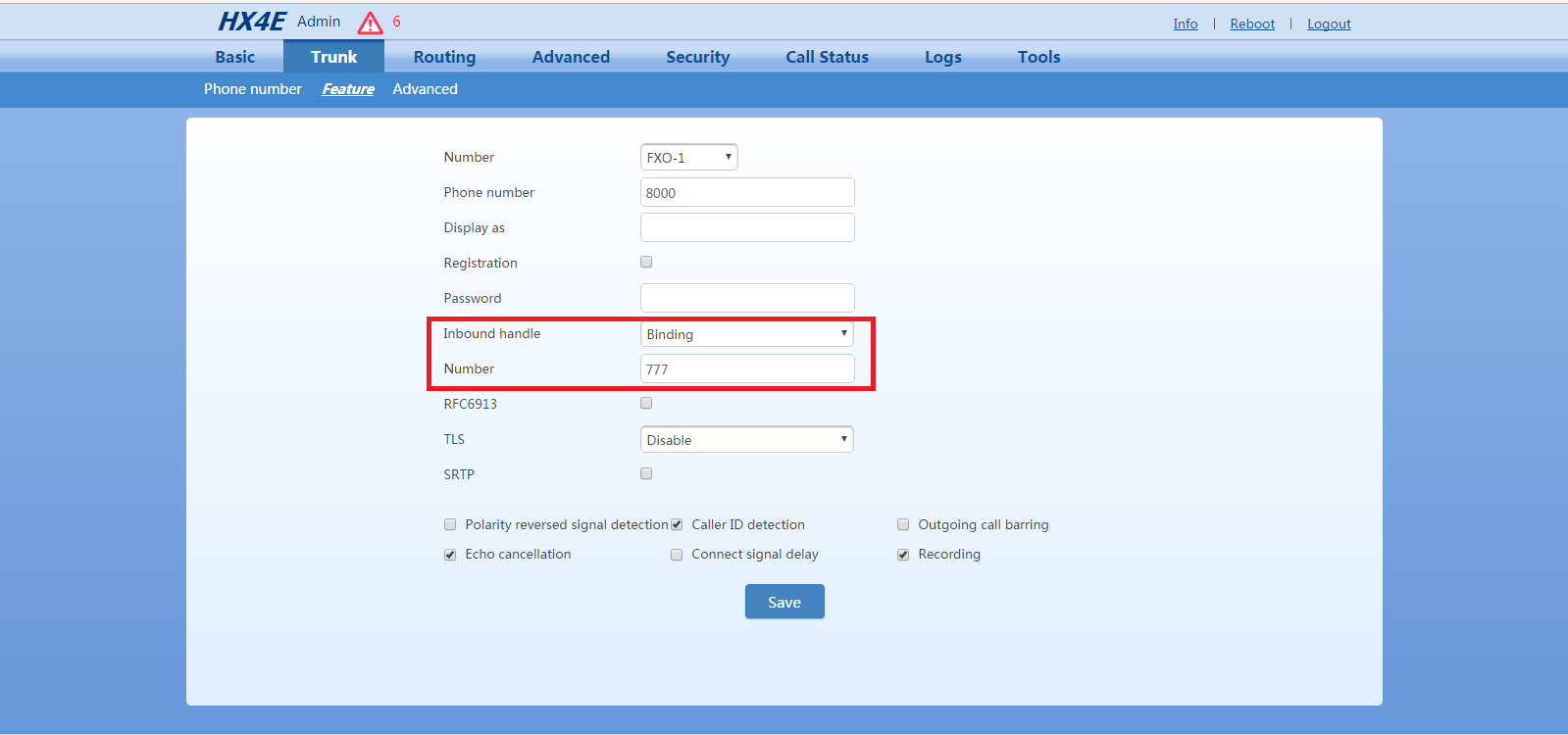

9-در بخش trunk>feature نیز شماره external number که در سرور مشخص نموده ایم را  به پورت های گیت وی bind میکنیم.(در این آموزش 777 در نظر گرفته شده است.)

kerio_9

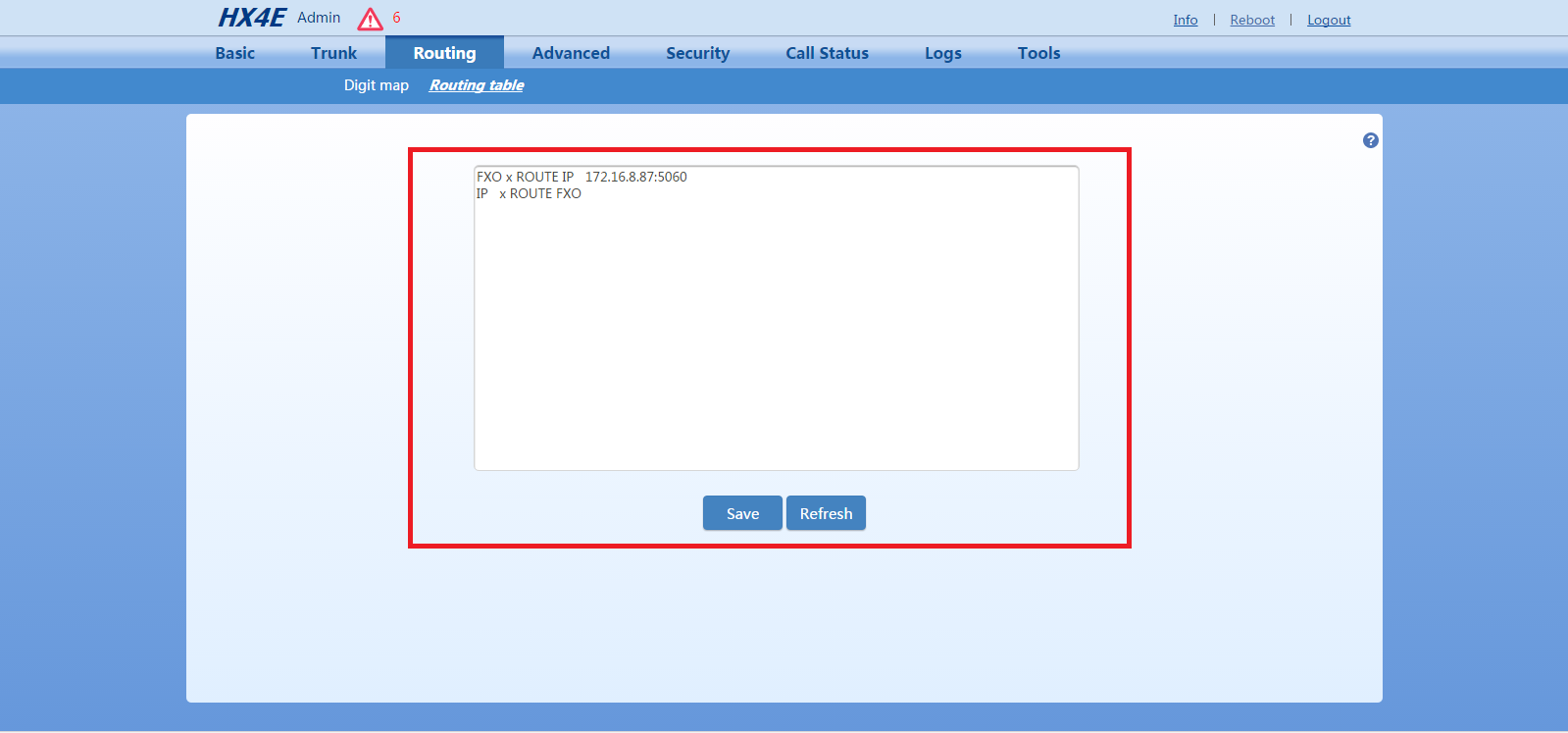

10-در بخش routing table نیز  میبایست برای تماس های ورودی و خروجی route بنویسیم:

kerio_10

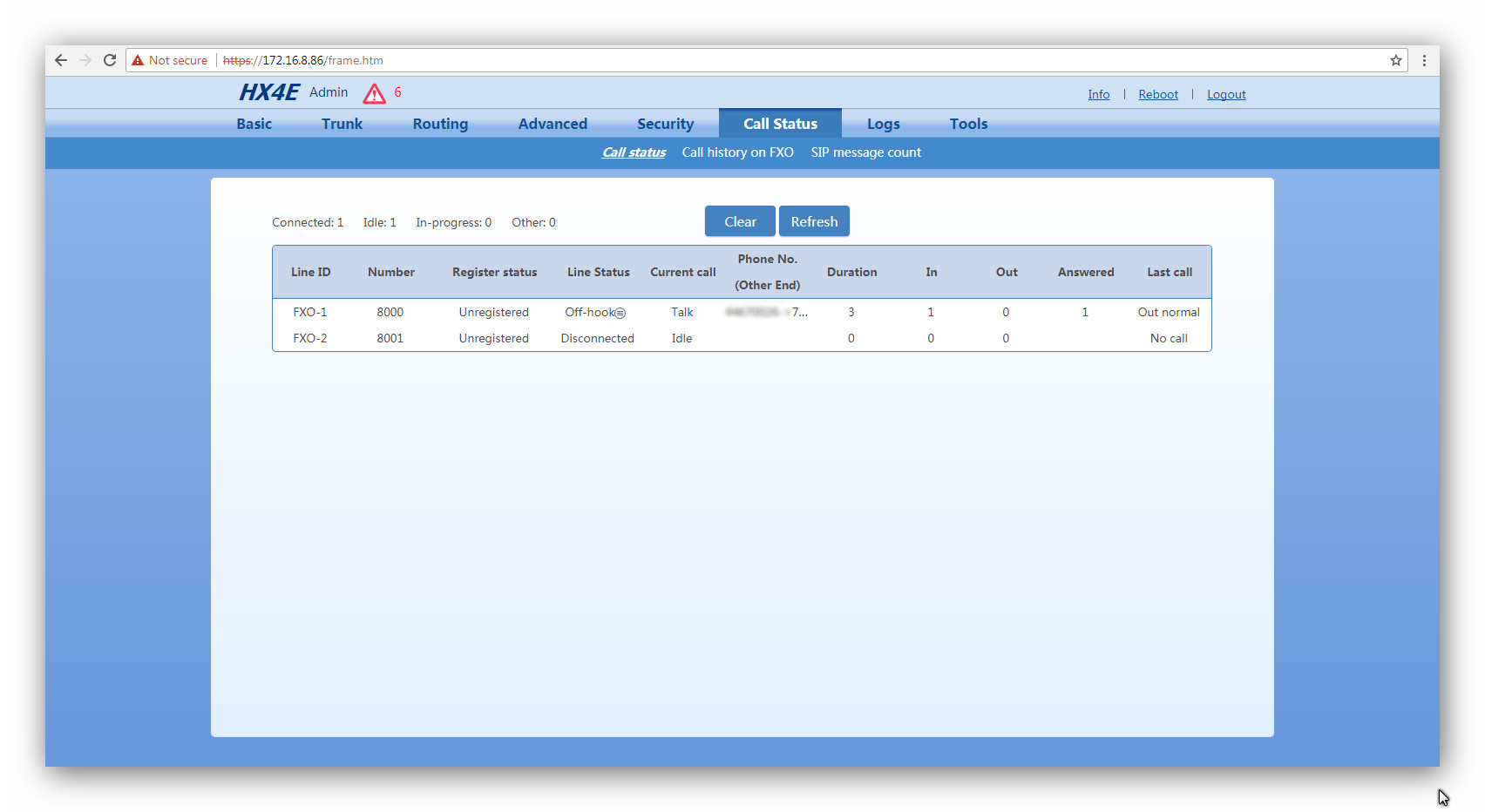

11-حال وارد بخش status>call status شده , یک تماس ورودی را تست کرده و مشاهده میشود که تماس مورد نظر توسط گیت وی شناسایی میشود:

kerio_11
